棒条振动给料机
棒条振动给料机介绍
鹏威机械生产的棒条振动给料机采用盲板加棒条形式的给料面，适用于破碎机前大块物料的均匀给料，特别适用于黑色或有色金属矿石、建筑石料粗碎或中碎前的给料用。其棒条缝隙可调，能在给料同时将泥土和细碎物料分离出去，有效地发挥了后面的破碎机功能。具有结构简单、维护方便、强度高、耐冲击、耐磨损、低噪音等特点。采用消化引进美国枝术制造的振动器、框架式环槽铆钉联接结构。又采用锰钢制造的护板和棒条，结构坚固、强度高、耐冲击、耐磨损。
棒条振动给料机结构
棒条振动给料机共有六个规格，用于破碎机前大块物料的均匀给料及分离，特别适用于水电行业、建筑石料及黑色或有色金属、矿石粗破前给料和初筛。该系列振动给料机采用振动电机为激振源，结构简单、维护方便．产量大，寿命长，结实耐用。适用于破碎机前大块物料的均匀给料。特别适合于黑色或有色金属矿石、建筑石料粗碎前的给料用。

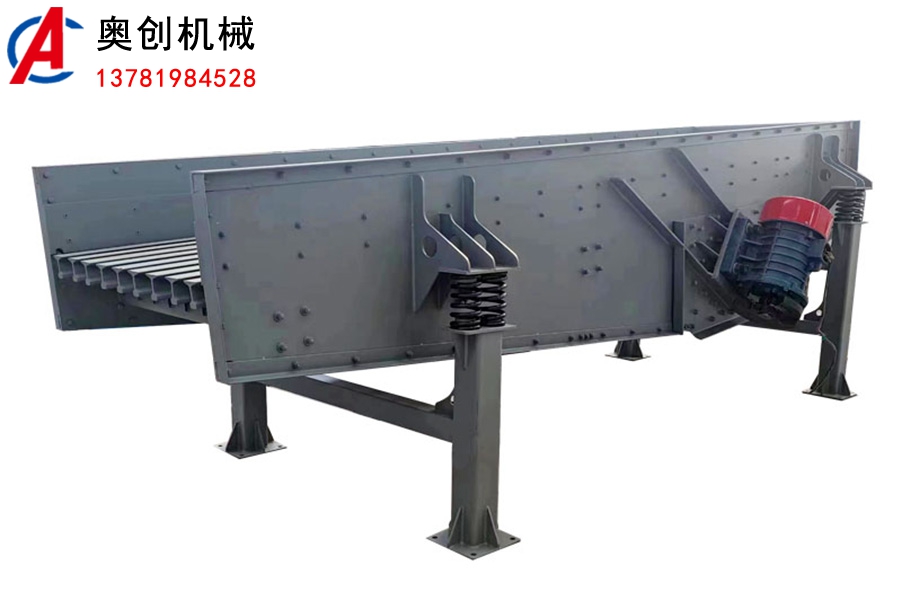

棒条式振动给料机（棒条式振动筛）产品主要由激振源（振动电机）、机体、减振弹簧、前后支架等组成。
1、振动电机：振动电机是一种将动力源和振动源和为一体的新型激振器，高效节能，激振力大，使用可靠，调节简单．使用维护方便等特点。
2、机体：采用板材、型材焊接而成，其作用是将来料通过振动输送到破碎机。
3、减振弹簧：一般采用金属螺旋弹簧或橡胶弹簧，其作用是便机体产生弹性振动，减小振动载荷传递到基础或结构架上。
4、支架：采用板材焊接而成，其作用是支撑机体。
棒条振动给料机工作原理
棒条振动给料机主要由一对性能参数相同的振动电机为激振源，当两台振动电机以相同的角速度作反向运转时，其偏心块所产生的惯性力在特定的相位重复叠加或抵消。从而产生巨大的合成激振动力，使机体在支承弹簧上作强制振动，并以此振动为动力，带动物料在料槽上作滑动及抛掷运动，从而使物料不断前移而达到给料目的。当物料通过槽体上的筛条时，较小料可透过筛条间隙而落下，不经过下道的破碎工序，起到筛分的效果。
棒条振动给料机技术参数
型号 | 外形尺寸（宽×长） | 倾角° | 给料粒度 | 双振幅（mm） | 振次（1/min） | 处理量（t/h） | 振动电机 | |
型号 | 功率（kw） | |||||||
BTZS-936 | 36×12 | -5～0 | 220mm | 11±1 | 800 | 200-220 | Y180M-4 | 18.5 |
BTZS-1248 | 46×16 | -5～0 | 300mm | 11±1 | 800 | 250-280 | Y180L-4 | 22 |
BTZS-1548 | 60×16 | -5～0 | 300mm | 11±1 | 700 | 320-350 | Y200L-4 | 30 |
BTZS-1560 | 60×20 | -5～0 | 300mm | 11±1 | 700 | 320-350 | Y200L-4 | 30 |
BTZS-1660 | 63×20 | -5～0 | 300mm | 11±1 | 700 | 350-280 | Y200L-4 | 30 |
BTZS-1848 | 70×16 | -5～0 | 300mm | 11±1 | 700 | 350-280 | Y200L-4 | 30 |
