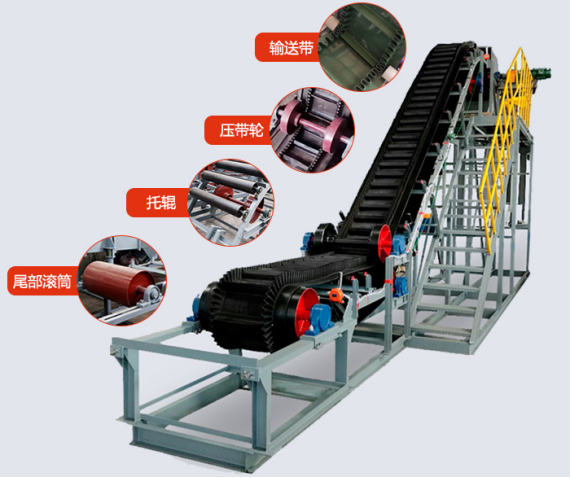

大倾角带式输送机为一般用途的散状物料连续输送设备,但采用的是具有波状挡边和横隔板的输送带。因此,特别适用于大倾角及垂直90°输送。
大倾角带式输送机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业,在工作环境温度为-15℃~+40℃的范围内输送堆积比重为0.5—4.2t/m3的各种散状物料。
大倾角带式输送机对于输送有特殊要求的物料,如:高温、具有酸、碱、油类物质或有机溶剂等成份的物料,需采用特殊的输送带。
大倾角带式输送机输送倾角为0°~90°范围内。
大倾角带式输送机技术参数:
带宽B(mm)  | 300  | 400  | 500  | 650  | 800  | |||||||||
挡边高(mm)  | 40  | 60  | 60  | 80  | 80  | 120  | 120  | 160  | 120  | 160  | 200  | 240  | ||
部分输送倾角输送量Q3/h  | 30°  | 15  | 14  | 20  | 34  | 46  | 71  | 104  | 120  | 128  | 157  | 195  | 235  | |
45°  | 11  | 10  | 14  | 26  | 35  | 57  | 83  | 97  | 102  | 127  | 157  | 195  | ||
60°  | 8  | 7  | 10  | 18  | 25  | 40  | 58  | 69  | 72  | 90  | 112  | 142  | ||
90°  | 4  | 4  | 5  | 10  | 13  | 21  | 31  | 37  | 38  | 48  | 60  | 76  | ||
外型尺寸  | 头轮中心高(mm)  | 350-100  | 1100-2000  | 1300-2000  | 1300-2000  | |||||||||
尾轮中心高(mm)  | 335  | 330-490  | 600  | 600  | 600-800  | |||||||||
中间段带面高(mm)  | 450  | 500-700  | 760-800  | 800-850  | 800-1115  | |||||||||
中间段地脚宽(mm)  | 480  | 580  | 870  | 1020  | 1220  | |||||||||
带宽B(mm)  | 1000  | 1200  | 1400  | |||||||||||
挡边高(mm)  | 120  | 160  | 200  | 240  | 160  | 200  | 240  | 300  | 160  | 200  | 240  | 300  | 400  | |
部分输送倾角输送量Q3/h  | 30°  | 172  | 216  | 267  | 327  | 275  | 331  | 419  | 466  | 319  | 395  | 500  | 564  | 794  |
45°  | 137  | 175  | 216  | 271  | 222  | 267  | 347  | 384  | 258  | 318  | 414  | 465  | 680  | |
60°  | 96  | 124  | 153  | 197  | 158  | 190  | 253  | 178  | 184  | 226  | 302  | 337  | 524  | |
90°  | 51  | 66  | 83  | 106  | 85  | 102  | 136  | 149  | 98  | 121  | 162  | 180  | 281  | |
外形尺寸  | 头轮中心高(mm)  | 1400-2000  | 1600-2000  | |||||||||||
尾轮中心高(mm)  | 600-800  | 800-1000  | 800-1200  | |||||||||||
中间段带面高(mm)  | 800-1200  | 1050-1500  | 1050-1700  | |||||||||||
中间段地脚宽(mm)  | 1440  | 1690  | 1890  | |||||||||||
大倾角带式输送机安装规范与注意事项:
一、机架的水平度在1000m内不大于0.5mm,与中心线的平行度不大于1.0mm/m。
二、滚筒及托辊的中心线在与机架的中心线的垂直度不大于1?,滚筒及托辊安装后应转动灵活无明显的卡死现象。
三、中间架接头处的位移均不应超过1mm。
四、清扫装置的刮板与胶带接触面应不小于带宽的70%。
五、拉紧装置往前调节行程不应小于100 mm。
六、轴装式减速器安装注意事项:
1.用手转动输入轴是否灵活及异常情况,否则应及时排除。
2.检查减速器内是否已装入润滑油脂或润滑油。
3.电动机上的皮带盘与减速器上的皮带盘的平面上下一般误差不大于10mm。
4.应注意防倒器的安装方向,心须使电机皮带盘运行下方向与减速高速轴运行正方向一致。
七、油冷式电动滚筒安装注意事项
1.在输送机,上皮带前先接电,使电动滚筒的运行方向与皮带的正方向一致,并做明确的标记以防正式运行时接错。
2.检查电动滚筒内是否已装入冷却油,且油面高度为滚筒半径的三分之二。
3.如加入过多的冷却油,必须及时放去多余部分至规定的高度。
