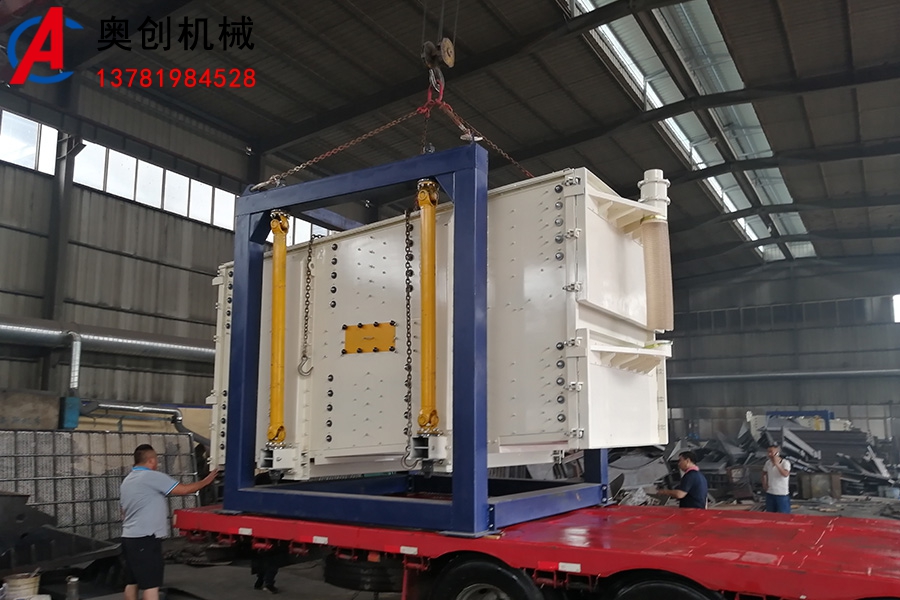

FYBS型方形摇摆筛
方形摇摆筛筛在硅砂行业方摆式筛分机就是对此的机械模拟。是目前人工筛分运动的有效原理（筛分精度、效率、筛分寿命都是常规圆筛的5-10倍），满足所有细粉和颗粒物料的超细范围，特别适用对于难以处理的材料。通过方形精密摆动筛，振动器振动，摆动运动传递到筛面，使物料在筛前迅速分散，从而达到高效筛分的目的。
方形摇摆筛筛特征：
1、全封闭结构，无粉尘污染，改善车间工作环境。
2、筛网重量大，独特的多层分级设计，一机分两组，一机多机，产量翻倍。
3、无垂直振动，地基上的动载荷很小，筛网寿命长。
4、每层筛网均设有筛网防堵清扫装置，筛分机在工况下不断对筛网进行清扫，确保筛网不堵孔，延长运行周期。
5、由于采用平面旋转原理，物料分布得到显着改善，从而提高筛面利用率，提高筛分效率，降低成品料中粉料含量。
6、筛机振动小，噪音低，符合环保要求。
方形摇摆筛筛工作原理：
从筛箱的运动轨迹来看，即筛箱，方形摆动筛又称往复筛。 驱动装置产生的振动力是一种绕固定轴线变化并沿一定方向变化的惯性力。 它的本质是由怪癖引起的。 轮子绕固定轴旋转形成的往复惯性力。 根据方形摆动筛的结构特点和工作原理，筛面一般呈水平或微倾斜（倾角0°~5°）。 方形摆动筛的工作原理是筛机启动后，筛机的振动体即筛箱在惯性力的作用下往复运动，筛箱带动筛面往复运动。 定期摇晃，使筛面上的物料跟随筛网移动。 箱体一起作平面旋转运动，小于筛面孔径的物料通过筛孔落到下层成为筛下物体，大于筛面孔径的物料通过筛孔排出。 连续翻滚、跳跃运动的卸料口完成筛分工作。
型号 | 有效筛分面积（m2） | 功率（KW） | 筛面倾角（°） | 层数 | 回转频次（r/min） | 筛箱行程（mm） | 外形尺寸（mm） |
AxBxC | |||||||
FYBS1030 | 3 | 3 | 5～8 | 1～5 | 180-260 | 25-60 | 3842x1700x1917 |
FYBS1036 | 3.6 | 4442x1700x1917 | |||||
FYBS1230 | 3.6 | 4 | 5～8 | 1～5 | 180-260 | 25-60 | 3842x1900x1917 |
FYBS1236 | 4.32 | 4442x1900x1917 | |||||
FYBS1530 | 4.5 | 5.5 | 5～8 | 1～5 | 180-260 | 25-60 | 3842x220x1917 |
FYBS1536 | 5.4 | 4442x2200x1917 | |||||
FYBS1830 | 5.4 | 7.5 | 5～8 | 1～5 | 180-260 | 25-60 | 3842x2500x1917 |
FYBS1836 | 6.48 | 4442x2500x1917 | |||||
FYBS2030 | 6 | 7.5 | 5～8 | 1～5 | 180-260 | 25-60 | 3842x2700x1917 |
FYBS2036 | 7.2 | 4442x2700x1917 |
方形摇摆筛物料在筛面上运动情况
同样或相近的配置，FYBS型摇摆筛比一般惯性振动筛有更高的处理能力和筛分效率，其本质是，该机型可人为的控制物料在筛面上的运动轨迹和滞留时间，即在有限空间，由于物料的运动轨迹为速度和加速度均为变化非线性曲线，所以，物料与筛面有更多接触机滤，当然也就增加了透筛率，可形象的说明方型摇摆筛是如何改变和控制物料在筛面上的运动轨迹与滞留时间并进一步提高筛分效率的。
